Symbole
Energiegewinnung über eine Photovoltaik-Anlage.
Energiegewinnung über ein Blockheizkraftwerk.
Aktueller Verbrauch an der Messlokation.
Messlokation.
Netz.
Aktuelle Wetterlage.
Anteile an bezogenem, produziertem und verbrauchtem Strom
Der Eigenverbrauch ist hier in Grün dargestellt und wird durch das Dach symbolisiert. Die Sonne symbolisiert den durch eine Photovoltaik-Anlage produzierten Strom. Die Pfeile geben an, wie viel vom Netz/der PV-Anlage bezogen wird, bzwe. wie viel vom überschüssigen produziertem Strom ans Netz geliefert wird.
Abbildung 1. Die PV-Anlage produziert mehr Strom als verbraucht wird
Energie (in Watt) wird aus der Photovoltaik-Anlage bezogen, der Überschuss wird ans Netz geliefert.

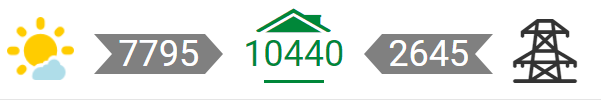

Abbildung 2. Die PV-Anlage produziert weniger Strom als verbraucht wird
Energie (in Watt) wird sowohl vom Netz als auch aus der Photovoltaik-Anlage bezogen und verbraucht.
